扭力扳手選定指南

為做好脹緊套以及聯軸器的螺栓緊固管理（無論誰來擰緊都能緊固）則需用到扭力扳手。擰過頭，螺栓會伸展或破損，為了避免這種風險，必須使用扭力扳手來緊固螺絲。關于扭力扳手的選定、使用方法、使用上的注意、選定一覽，請參照下面這些項目。

扭力扳手的選定

●請準備符合各種型號的緊固扭力值的扭力扳手。



＜預設型扭力扳手＞

可以手動調整扭力設定值，就可以配合緊固扭力來廣泛使用。

可換頭預設型扭力扳手（中村制作所型號N-LCK）



＜單能型扭力扳手＞

適合固定扭力值的重復操作。

可換頭預設型扭力扳手（中村制作所型號N-SPCK）



＜活動扳手＞

頭部為活動式，對Ｎ型系列有效。

活動扳手（中村制作所型號N-HYK）

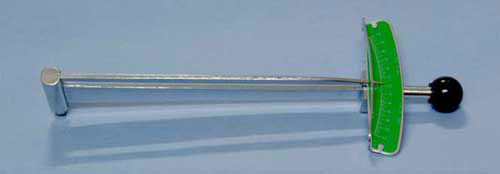

＜簡易型扭力扳手＞

簡單的構造零件磨損較少，能長期使用。雖然是牢固又使用簡單的產品，但是刻度讀取容易有誤差，且從緊固時的作業性考慮，不太適合用在脹緊套?聯軸器的緊固上，并不推薦使用。

簡易型扭力扳手

可換頭的選定

●可換頭類型

＜內六角螺栓＞

在軸端的緊固，因為有操作空間，用棘輪頭的話可以提高緊固效率。

QCK棘輪頭

如果沒有操作空間，請使用六角頭。

HCK六角頭

＜六角螺栓＞

在螺絲上放上梅花頭時，梅花頭不碰到軸的話，可以使用梅花頭。這種情況，可以取得旋轉角度而提高緊固效率。

RCK梅花頭

在碰到軸的情況下，請利用開口頭。

SCK開口頭

使用方法

  1. 擰松鎖緊螺絲釘。
  2. 轉動副刻度，使扭力值按照主刻度?副刻度的順序?qū)?。（圖1）
  3. 擰緊鎖緊螺絲釘。（圖1）
    （鎖緊螺絲釘碰到銷釘時，銷釘位置會改變。）

使用上的注意

  • 請不要長久使用扭力扳手。時間久了會得不到正確的緊固扭力值。有管子等插入的情況下，會在螺栓上加注設定值以上的扭力而易使螺栓斷裂。

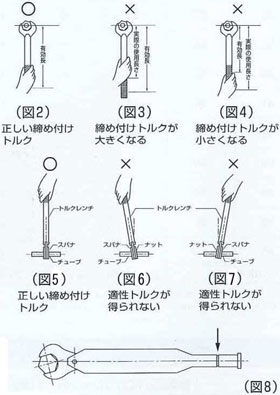

  • 請握在扭力扳手壓花部分的中央位置，來緊固螺栓。（圖2～4）
  • 緊固時，請保持直角來施力。（圖5～7）
  • 只能以剪頭方向來緊固。（圖8）
  • 請按照扭力扳手廠家推薦的管理方法來做好扭力扳手的日常管理。
  • 聽到鎖緊音后請停止緊固。繼續緊固會超過扭力值。
  • 請握在指定的位置按照剪頭方向靜靜地旋轉直到鎖緊。

選定一覽表

脹緊套系列
型號 螺栓尺寸 緊固扭力 （N?m） 扭力扳手 （可換頭）
MA-5 M3 1.9 N30QLK
MR-6 1.7
MA-6～19
MKA-8～19		 M4 3.9 N60LCK(230HCK-W3)
MSA-8～19 2.7
MR-8～14 4.0
M-20～32
MKA-20～32		 M5 8.8 N120LCK(230HCK-W4)
MSA-20～32 5.6
MR-15～17 8.0
MA-35～65
MB-25～35
MKA-35～50		 M6 15.7 N230LCK(230HCK-W5)
MSA-35～50 9.6
MT-20～40
MKT-20～40		 12.7
MR-18～42 14.0
MA-70～85 M8 37.3 N450LCK(450HCK-W6)
MB-40～65 39.2
MT-42～65
MKT-42～50		 29.4
MR-45～50 34.0
MB-70～110 M10 78.5 N900LCK(900HCK-W8)
MT-70～95 54.9
MB-120～150 M12 137.3 N1800LCK(1800HCK-W10)
型號 扳手寬幅 緊固扭力 （N?m） 扭力扳手 （可換頭）
MN-8?MKN-8 22 24.5 N450LCK(230SCK-W22)
MN-10?MKN-10 24 29.4 N450LCK(230SCK-W24)
MN-11?MKN-11 24 34.3 N450LCK(230SCK-W24)
MN-12?MKN-12 24 44.1 N450LCK(230SCK-W24)
MN-14?MKN-14 30 58.8 N900LCK(900SCK-W30)
MN-15?MKN-15 30 68.6 N900LCK(900SCK-W30)
MN-17?MKN-17 30 98.1 N1800LCK(1800SCK-W30)
MN-20?MKN-20 36 137 N1800LCK(1800SCK-W30)
MN-22?MKN-22 36 147 N1800LCK(1800SCK-W36)
MN-24?MKN-24 41 167 N1800LCK(1800SCK-W41)
MN-25?MKN-25 41 186 N2800LCK(2800SCK-W41)
MN-28?MKN-28 50 226 N2800LCK(2800SCK-W41)
MN-30?MKN-30 55 255 N4200LCK(4200SCK-W55)
MN-35?MKN-35 60 294 N4200LCK(4200SCK-W60)
剛性聯軸器
型號 扳手寬幅 緊固扭力 （N?m） 扭力扳手 （可換頭）
N-6-6 12 11.8 N230LCK(230SCK-W12)
N-8-8 14 13.7 N230LCK(230SCK-W14)
N-9-9 17 15.7 N230LCK(230SCK-W17)
N-10-10 17 19.6 N230LCK(230SCK-W17)
N-11-11 19 24.5 N450LCK(450SCK-W17)
N-12-12 19 29.4 N450LCK(450SCK-W19)
N-14-14 22 34.3 N450LCK(450SCK-W22)
N-15-15 23 39.2 N450LCK(*注1)
N-16-16 24 49.0 N900LCK(900SCK-W24)
N-17-17 26 53.9 N900LCK(*注1)
N-18-18 27 58.8 N900LCK(900SCK-W27)
N-19-19 29 63.7 N900LCK(*注1)
N-20-20 30 68.6 N900LCK(900SCK-W30)
N-22-22 32 78.4 N1800LCK(1800SCK-W32)
N-24-24 35 83.3 N1800LCK(*注1)
N-25-25 36 88.2 N1800LCK(1800SCK-W36)
N-30-30 41 127.0 N1800LCK(1800SCK-W41)
N-35-35 46 167.0 N2800LCK(2800SCK-W46)
型號 螺栓尺寸 緊固扭力 （N?m） 扭力扳手 （可換頭）
MJ-25～35 M6 15.7 N230LCK(230HCK-W5)
JK?JKW 17.7 N230LCK(230SCK-W10)
MJ-40～65 M8 39.3 N450LCK(450HCK-W6)
MJ-70～110 M10 78.5 N900LCK(900HCK-W8)
MJ-120～150 M12 137.3 N1800LCK(1800HCK-W10)
柔性聯軸器
型號 螺栓尺寸 緊固扭力 （N?m） 扭力扳手 （可換頭）
AH-65?AH-65A M5 6.0 N120LCK(*注1)
AH-87?AH-100 M6 13.7 N230LCK(230SCK-W10)
型號 螺栓尺寸 緊固扭力 （N?m） 扭力扳手 （可換頭）
AH-65?AH-65A M5 6.0 N120LCK(*注1)
AH-87?AH-100 M6 13.7 N230LCK(230SCK-W10)

*注1的開口頭是特殊尺寸。也可以是活動扳手。
這里顯示的扳手只是極少的一部分，其他扭力扳手請咨詢各大廠家。
