使用說明書　AC

關于安裝

請擦拭軸表面，去除灰塵、銹跡、污漬等。

關于對中精度

請確保2軸間的偏心率在聯軸器容許值以下實施定心。
2軸間偏心率大的情況下，會產生振動或異響，并且會對壽命產生很大影響，所以請正確實施。
敝司的聯軸器是在使用組裝治具下，調整好同心后出貨的，請?jiān)诎惭b時不要松動夾緊螺栓。

馬達軸心的確認

  1. モータ軸心の確認 確認馬達輸出軸的偏差精度。
    通過測量需要安裝聯軸器的馬達輸出軸的偏差，可以把握對中精度的標準值，就可以開始安裝聯軸器。
    按照?qǐng)D示把千分表靠上馬達軸，確認偏差量。（Fig.1）
    雖然馬達的軸偏差量各個公司都有規定，但這種狀態也可能會產生偏心。

安裝程序

ACD、ACS系列出貨時，已用專用的治具調整好了左右的凸緣同心，所以只需以聯軸器為標準，簡單確認偏心、偏角。

AC是用夾緊螺栓所規定的扭力緊固好后出貨的，所以請不要擰松螺栓。同心奔潰的話可能會導致膜片等的破損。

  1. 先把AC插入驅動側的軸，再把從動側的軸插入。（Fig.2）
    插入的時候，從動軸不要壓到AR，請小心謹慎插入。（如膜片偏位則不能使用了。）
    組付け手順
  2. 簡易偏心?偏角的確認

簡易偏心的確認方法

請把AC往軸方向滑動，確認能平滑運動。（Fig.3）

滑動時遇到阻力的情況下，像馬達軸那樣可以有微調整的時候，請用馬達的緊固螺栓來調整中心。 軸無法移動的情況下，請通過加工精度?組裝精度來進行兩軸的對中。

簡易偏角的確認方法

AC連結到驅動軸（從動軸不連接）上后旋轉一下，確認聯軸器不緊能夠平滑順暢旋轉。（Fig.4）

  1. AC的位置確定后，請用扭力扳手按照規定的扭力值把鎖緊螺栓緊固上去。 緊固時請務必按照規定的扭力值用扭力扳手緊固。
  2. 組裝確認

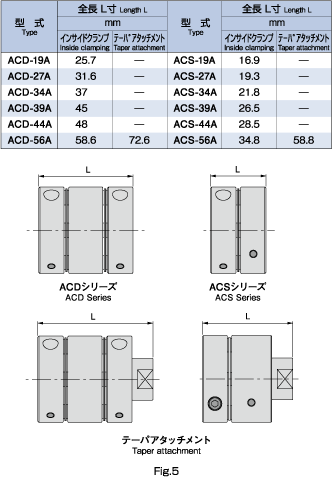

    請?jiān)趥?cè)面用目視來確認膜片沒有歪斜。 測定聯軸器的全長尺寸，請用目測的方式確認下聯軸器有沒有過大的偏角。（Fig.5）

拆卸

拆卸前的安全對策

請?jiān)跀Q松鎖緊螺栓前進行安全確認，方可開始操作。 切斷動力源（電源），請確認聯軸器上沒有任何施力、掉落等危險。

擰松鎖緊螺絲后可能會解除軸夾緊狀態而可以拆卸。

參考資料

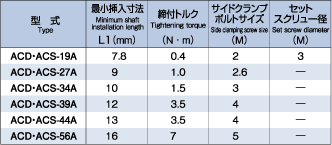

軸插入量

請參照下表來設計聯軸器的軸插入量。（Fig.6）

軸插入量無論是何種締結方法（鍵或是緊固螺栓），都是相同的最小插入尺寸。

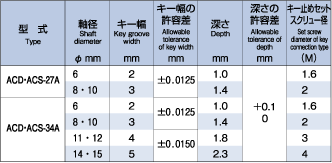

鍵槽式樣的鍵槽幅度和深度，鍵的緊固螺栓徑

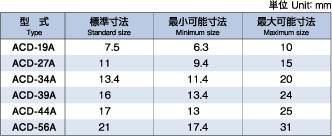

L3尺寸適用表
