關于安裝

請擦拭軸表面，去除灰塵、銹跡、污漬等。

關于對中精度

請確保2軸間的偏心率在聯軸器容許值以下實施定心。
2軸間偏心率大的情況下，會產生振動或異響，并且會對壽命產生很大影響，所以請正確實施。
敝司的聯軸器是在使用組裝治具下，調整好同心后出貨的，請在安裝時不要松動夾緊螺栓。

馬達軸心的確認

1. 確認馬達輸出軸的偏差精度。
   通過測量需要安裝聯軸器的馬達輸出軸的偏差，可以把握對中精度的標準值，就可以開始安裝聯軸器す。
   按照圖示把千分表靠上馬達軸，確認偏差量。（Fig.1）

   雖然馬達的軸偏差量各個公司都有規定，但這種狀態也可能會產生偏心。

安裝程序

1. 本體面間尺寸的確認

   本體面間尺寸的位置確定后，請把本體按照錐度式樣、脹緊套式樣、鍵等締結方式臨時固定一下。（Fig.2）
   底孔式樣的軸締結方法，請事先考慮一下。


   請調整本體面間尺寸，控制到上表的容許軸端間隙以內。

   基準面間尺寸是偏心、偏角為0時的容許值，所以請盡可能調整到靠近數值。

   AD、AL的面間尺寸，請按照圖紙尺寸的LL×2+LC公式來計算基準面間尺寸并確認。

2. 本體偏心誤差（ε）的確認
   請把千分表固定在一側的軸上，按照下圖的樣子靠上對面本體的外周部，邊轉動軸邊確認指針的偏擺。（Fig.3）

   AS類型不容許偏心，所以請盡可能靠近0。
   AD、AL類型請按照樣冊值、圖紙值以下組裝。


   每個尺寸的容許偏心量


   *1　容許偏心量=tan0.5×LC尺寸
   *2　容許偏心量=tan0.4×LC尺寸
   *3　容許偏心量=tan0.4×LC尺寸



3. 本體偏角誤差（θ）的確認
   請把千分表固定在一側的軸上，按照下圖的樣子靠上對面本體的端面部位，邊轉動軸邊測定指針的偏擺。（Fig.4）

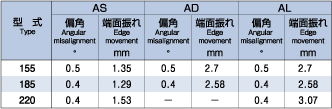

   每個尺寸的容許偏角量

4. 本體面間尺寸?偏心?偏角確認后，請用規定的扭矩緊固鎖緊螺栓。

   錐度部位、鎖緊螺栓的螺紋部、座環這些部位，請在組裝前涂上不含極壓添加劑的潤滑油。
   緊固時請務必使用扭力扳手。

   用扭力扳手，按照對角線的順序，最初以較輕的扭力（大約為規定扭力值的1/2）緊固，之后請按照規定扭力值緊固。最后以圓周方向順次緊固，確認鎖緊螺栓已不能轉動。（Fig.5）
5. 膜片部夾緊螺栓的組裝
   確認本體對軸精度良好地組裝好后，在膜片部，用夾緊螺栓臨時組裝U型螺母。
   組裝時請轉動U型螺母，使用扭力扳手按照對角的順序用規定扭力緊固。
6. 關于初期螺栓松動對策
   對于締結后的螺栓初期松動對策，請在運轉30分鐘之后，再次確認緊固扭矩。

拆卸前的安全確認

請在擰松鎖緊螺栓前進行安全確認，方可開始操作。
關于拆卸時危險事項的確認，請先切斷動力源（電源），并確認聯軸器上沒有任何施力、掉落等危險。

拆卸方法

參考資料

緊固扭矩和螺栓尺寸

如有式樣變更，恕不另行通知。
