AD　大型柔性聯軸器（雙膜片型）

特長

  1. 底孔、錐度締結、脹緊套和軸夾緊方式可任選
  2. 容許偏心、偏角、軸端間隙
  3. 對應高扭矩
    容許扭矩930～1470Nm

構造

材質?表面處理

  材 質 表面處理
本體 與S45C相當 -
側環 與S45C相當 -
膜片 SUS 301 -
螺栓 SCM 435 黑色氧化膜

式樣?尺寸

AD-155

單位：mm
型號 d1?d2

mm		 最大容許
扭矩
N·m		 扭轉
剛度
N·m/rad		 容許
偏心
mm		 容許
偏角
°		 容許軸端
間隙
mm		 軸向
彈性常數
N/mm		 最高
轉速
min -1
AD-155 45?48?50?55?60 930 402200 0.3 0.5 ±1.0 215 3000

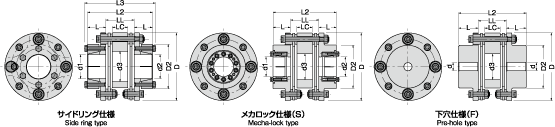

側環式樣
型號 內徑　d1?d2 d3 D L L2 L3 LC LL D2
AD-155 45?48?50 70 155 42 140.6 153.6 27 56.6 98
55 102
60 110

脹緊套式樣（S）
型號 內徑　d1?d2 d3 D L L2 LC LL D2
AD-155 45?48?50?55?60 70 155 40 136.6 27 56.6 100

底孔式樣（F）
型號 底孔　d 最小d 最大d d3 D L L2 LC LL D2
AD-155 20 22 65 70 155 45 104.6 27 56.6 100

AD-185

單位：mm
型號 d1?d2

mm		 最大容許
扭矩
N·m		 扭轉
剛度
N·m/rad		 容許
偏心
mm		 容許
偏角
°		 容許軸端
間隙
mm		 軸向
彈性常數
N/mm		 最高
轉速
min -1
AD-185 55?60?65?70?75 1470 10079000 0.3 0.4 ±0.6 210 2000

側環式樣
型號 內徑　d1?d2 d3 D L L2 L3 LC LL D2
AD-185 55 80 185 44 155 168 35 67 106
60 110
65 116
70 121
75 126

脹緊套式樣（S）
型號 內徑　d1?d2 d3 D L L2 LC LL D2
AD-185 55?60?65?70?75 80 185 43 153 35 67 123

底孔式樣（F）
型號 底孔　d 最小d 最大d d3 D L L2 LC LL D2
AD-185 30 32 80 80 185 65 197 35 67 123
