剛性聯軸器的構造，和膜片聯軸器相比 扭轉剛性大約為400%。※
※和本公司的其他產品比較
扭轉剛性( N·m/rad )
※ 和膜片聯軸器比較

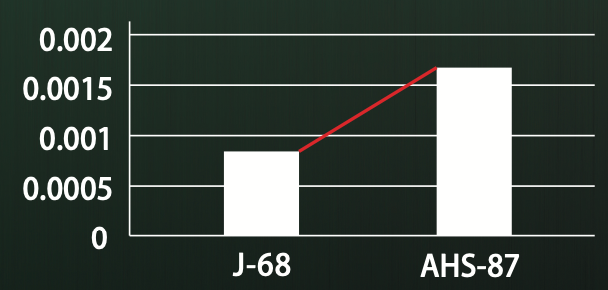

和膜片聯軸器相比，慣性力矩減少約1/2 。※
※和本公司的其他產品比較
慣性力矩( kg·m2 )
※ 和膜片聯軸器比較
和膜片聯軸器比較，空轉現象大幅減少
零件個數比較少的簡單構造 ，滯后現象大幅減少。

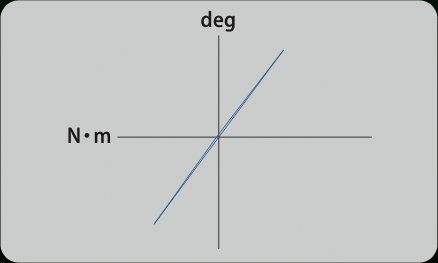

剛性聯軸器

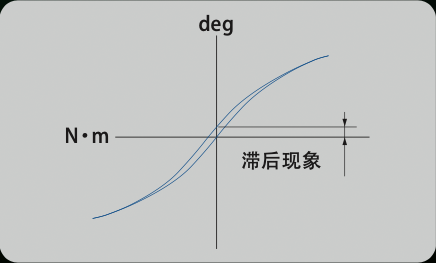

柔性聯軸器(單膜片)

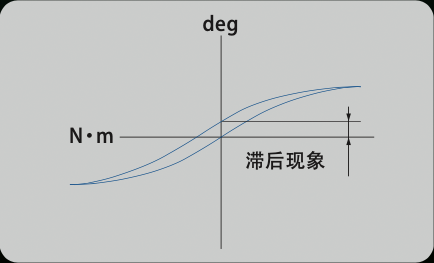

柔性聯軸器(雙膜片)
優點
1
剛性聯軸器的構造，和膜片聯軸器相比扭轉剛性大約為400%。※
※ 和本公司的其他產品比較
2
和膜片聯軸器相比，慣性力矩減少約1/2。※
※ 和本公司的其他產品比較
3
和膜片聯軸器比較，空轉現象大幅減少。
4
零件個數比較少的簡單構造，滯后現象大幅減少。
式樣
型號
d1?d2
mm
最大扭力
N?m
容許軸方向負荷
N×103
扭轉剛性
N?m/rad
最高旋轉速度
min-1
慣性力矩
Kg?m2
重量
g
J-53 14?15?16?17?18?19?20?22 118 9.81 105000 14500 2.90x10-4 720
J-58 18?19?20?22?24?25 127 9.81 270000 12500 4.13x10-4 840
J-63 19?20?22?24?25?28?30 186 11.8 380000 12000 6.10x10-4 1010
J-68 24?25?28?30?32?35 226 11.8 620000 10000 8.80x10-4 1120
J-73 28?30?32?35?38?40?42 275 12.7 1150000 9000 1.66x10-4 1410
J-78 30?32?35?38?40?42?45?48 461 18.6 1420000 8000 1.85x10-4 1500
※軸徑不同, 扭力也不同。 ※扭轉剛性, 慣性力矩, 重量是最大軸徑時的數值 。
軸防滑扭矩
型號 d1?d2 mm 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48
J-53
軸防滑扭矩
N?m		 68.6 75.3 78.5 83.3 88.2 93.1 98.1 118
J-58 88.2 93.1 98.1 118 123 127
J-63 120 127 140 153 157 177 186
J-68 153 157 177 186 206 226
J-73 180 195 208 226 245 265 275
J-78 290 310 340 370 390 410 440 461
※特殊式樣的軸徑公差也可以對應 。下訂單的時, 請?jiān)谳S徑的后面注明軸徑公差(○○)。例)J-68-35-32(m6)
尺寸
單位 Unit: mm
型號 d1?d2 尺寸 鎖緊螺絲尺寸
緊固扭矩
N?m
D L L1
J-53 14?15?16?17?18?19?20?22 53 56 61 M6 17.7
J-58 18?19?20?22?24?25 58 58 63 M6 17.7
J- M6 17.7
J-63 19?20?22?24?25?28?30 63 60 65 M6 17.7
J-68 24?25?28?30?32?35 68 60 65 M6 17.7
J-73 28?30?32?35?38?40?42 73 70 75 M6 17.7
J-78 30?32?35?38?40?42?45?48 78 70 75 M6 17.7
錐度軸系列(錐度附件)
型號
d1
mm
d2
mm
最大扭力
N?m
容許軸方向負荷
N×103
最高旋轉速度
min-1
慣性力矩
Kg?m2
重量
g
J-58 20?22 16T(1/10錐度) 63.7 9.81 12500 4.88x10-4 1050

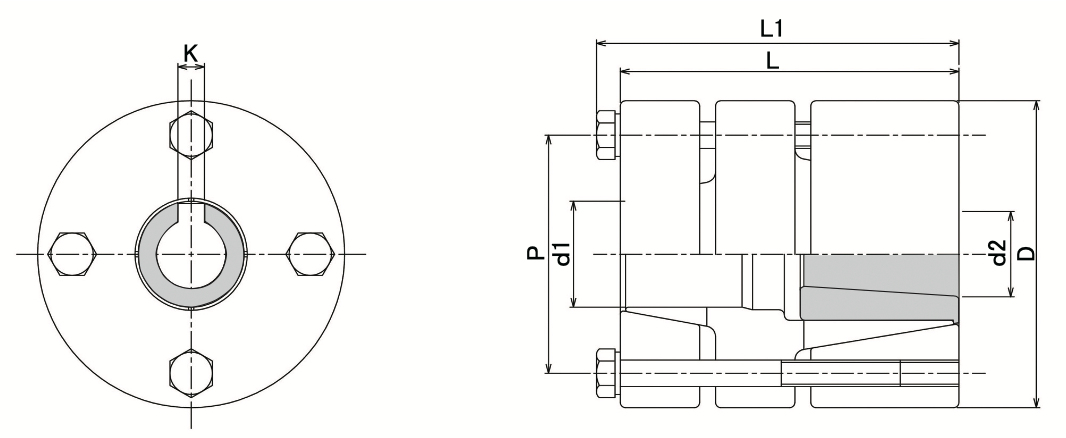

型號
d1?d2
mm		 尺寸 鎖緊螺絲尺寸
緊固扭矩
N?m
D L L1 K
J-58 20?22 58 64 68.5 5 M5 8.83

【 軸防滑扭矩 】

型號 d1?d2 mm 20 22
J-58
軸防滑扭矩
N?m		 63.7 63.7
產品目錄上沒有的尺寸和式樣也可接受訂做，請向各個營業擔當詢問 。
