面向FA裝置Z軸用滾針導柱

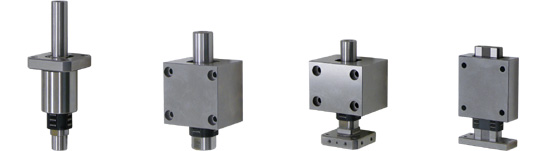

艾塞路獨創的面向ＦＡ裝置特殊處理、高精度的Ｚ軸導柱。

微小滾動阻力!!　　　高剛性?高精度!!　　　可單軸使用!!

特點

微小滾動阻力!!

  • 低負荷將滾動阻力減小到極限狀態 ，20g以下的也可制造!!
  • 低振動實現順滑地滾動!!
  • 最適用于微小加壓控制等用途

可單軸使用!!

在多面形中配置滾針，有防止回轉的效果。
→ 可以作為單軸導柱使用！！使機械裝置簡易化。

完全按客戶需求定制!!

結合客戶需求，可以制造特殊形狀的導套、導柱。

高剛性?高精度!!

  • 采用線接觸的滾針實現了高剛性!!
  • 低負荷、低振動，沒有搖晃到達高精度!!
    X?Y的重復定位精度在0.5μm以下!!
    → 實現了高精度的直線運動，降低不良率。

滾針導柱ZG系列標準品訂單型號

產品稱呼（型號）
ZG9?12?16?20的訂單型號
ZG9D的訂單型號
單獨配件的訂單型號

*1 標準負荷（無記入）: 2～4μm左右的負荷對應產品。（滾動阻力值沒有指定） 低負荷（CL）: 1μm以下的微小負荷，無負荷時的滾動阻力在50gf以下。

*2 導柱安裝時請將確保擋圈方向朝下。

材質表

滾針導柱的情況

  • 高剛性、高精度

    采用線接觸的滾針，剛性高!!
    低負荷、低振動，沒有晃動 精度高!!
    實現高精度的直線性，降低不良率。

  • 省空間

    可以單軸使用，使機械裝置簡單化 小型化。

  • 負荷均衡

    可以把導柱配置在負荷中心上 ，負荷均衡沒有偏負荷。
    利于提高精度。

  • 削減組裝工時

    單軸容易組裝，通過縮短組裝時間和減少零部件，有利于降低成本。

原來方式

【缺點】

  • 剛性、精度低
  • 增加零部件、占用空間大
  • 容易發生負荷不均衡
  • 組裝工時多 ，難以保證精度
  • 導柱需要復數數量

使用用途例

連接器
  • 倒裝（片裝）貼片機
  • 固晶機
  • 引線結合器
測量機
  • 各種測量機的頭部
  • 晶片移栽機
加壓裝置
  • 加壓裝置頭部
檢查裝置
  • 圖像檢查裝置
  • 顯微鏡
專用機
  • 開孔機頭部
  • 升降臺用導柱
  • 定位裝置
etc...

應用實例

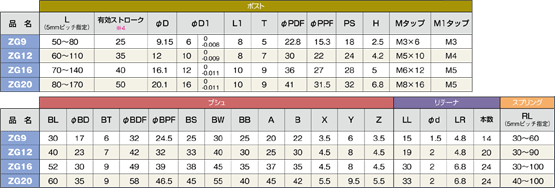

標準套尺寸表

*3 ZG9D CL的護板在導柱安裝時確保方向朝下。

*4 有效行程 : 固定架無法從導套飛出去的范圍作為有效行程。 注意）產品目錄的內容如有變更，恕不另行通知。
