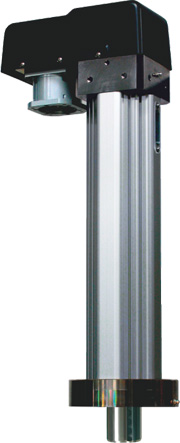

滾針沖壓組件

從油壓到電動、從「油壓沖壓 汽缸」到滾針沖壓組件

特點

  1. 高精度化

    采用滾針導柱GRTT系列，X軸方向 Y軸方向的重復定位精度達到±0.005。

  2. 高剛性化

    采用沖壓設計用的滾針導柱，剛性大幅提高! 同時具備高精度和高剛性的特征。

  3. 耐負荷和耐持久性提高

    標準配備耐負荷型的滾珠絲杠和廣角支撐軸承。在高負荷條件下也能實現長壽命。

  4. 可以安裝無接點自動開關

    沖壓組件內內置有磁鐵，可以在機身側面的溝槽里安裝無接點自動開關。(可選)

  5. 便利功能

    機身側面可以安裝螺栓。(可選) 方便安裝小東西或者零件。 可以安裝連接器、信號接收器等！

選擇滾針沖壓組件的理由1

高精度?高剛性

采用艾塞路獨創的滾針軸承式滾針導柱GBTT和C5精度等級的滾珠絲杠，X?Y?Z軸的重復定位精度實現了高精度化！

選擇滾針沖壓組件的理由2

壽命長?堅固結實

標準配備高負荷型滾珠絲杠和支撐軸承。高負荷條件下也可實現長壽命。

選擇滾針沖壓組件的理由3

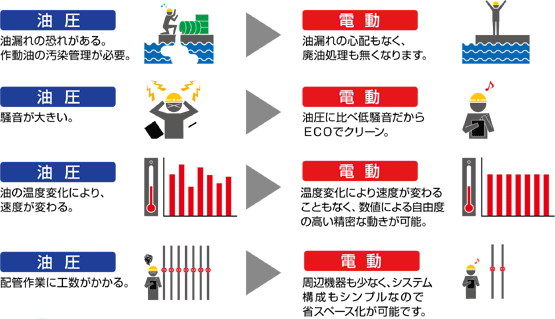

油壓變?yōu)殡妱?dòng)

*滾針導柱GBTT系列

艾塞路獨創的多面形直線運動導柱實現了高剛性，滾針軸承式樣實現了低噪音！

點接觸改為線接觸

低噪音?低發熱

和滾珠循環式不同，滾針軸承式不回轉因此沒有發熱，噪音也很低！

無背隙

簡易的滑動導柱（滑行方式）需要一定的間隙存在，所以有一定滑動發生精度比較難以保持。但是滾針導柱采用預先給軸承滾針一定負荷的方式從而使軸承滾針和導柱軸之間沒有間隙，因而不會發生滑動。因此能夠?qū)崿F(xiàn)高精度的定位。

根據客戶需求進行客戶定制 ，1臺起訂！

【客戶定制例】
  1. 因?yàn)楦叨扔邢拗?，要求盡可能緊湊的沖壓組件！
  2. 有效行程要求50mm！
  3. 想要其他公司沒有的500mm的產品！

其他各種各樣的客戶特殊要求也有定制經驗，敬請來電詢問。

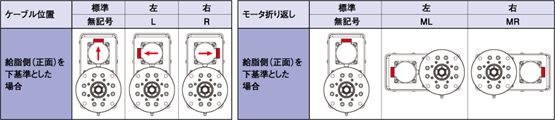

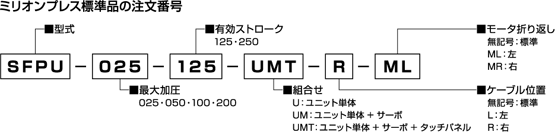

產品名稱（型號）

組合

滾針沖壓組件可以是組件單體、帶伺服、帶顯示器的組合等各種形式下訂單。

  • UM中附帶各類電線【動力電線（帶制動）編碼器電線 電源電線 外部輸入輸出電線：各3m】。
  • UMT中包含上面的電線+【Cuty ? 顯示器通信電線各：3m】。
伺服電機

滾針沖壓組件的標準伺服電機是（株）三明產的Cuty AxisⅢ系列。內置有1軸的定位功能?？梢酝ㄟ^脈沖信號指令，I/O（外部控制輸入）、編號（RS４２２?RS４８５）的任何一個進行控制，也可以混合進行。（三菱電機（株）、（株）安川電機、其他公司的伺服電機也可以安裝。如有需求，可來電詢問。）

*圖片是Cuty WaveⅢ主桌面畫面

  • ２５６主桌面可以記錄定位數據、排序。
  • 可以進行條件循環、外部條件跳躍等高自由度控制。
  • 可以進行位置、扭矩、感應器定位等3種模式的自由切換。
顯示器

顯示器采用（株）デジタル產（日本公司名）的LT3000系列。

內置有PLC、可以進行遞進控制。作為活動控制使用。

優點

(株)三明產伺服電機和(株)デジタル產（日本公司名）數顯器的系統組合，增加外部機器可以在沒有PLC的情況下直接連接。因此可以減少PLC相關的費用同時實現機器小型化。

正式產品?標準式樣

滾針沖壓組件（SFPU系列）式樣

型號 SFPU-025-125 SFPU-050-125 SFPU-100-250 SFPU-200-250
加壓能力 最大 2.5ｋN 5kN 10kN 20kN
連續 1.25ｋN 2.5kN 5kN 10kN
有效行程 125mm 125mm 250mm 250mm
額定輸送速度 250mm/sec 250mm/sec 100mm/sec 55mm/sec
最大輸送速度 346mm/sec 346mm/sec 166mm/sec 92mm/sec
重復定位精度(*) ±0.005 ±0.005 ±0.005 ±0.005
軸徑 φ40 φ40 φ60 φ60
消耗電力 400W 750W 750W 750W
減速比 1/1 1/1 1/5 1/9
  • 重復定位精度必須在沖壓組件的溫度處于一定范圍內。 （不考慮周圍、沖壓組件的溫度變化。）
  • 負載傳感器式樣（可選）現正處于開發中

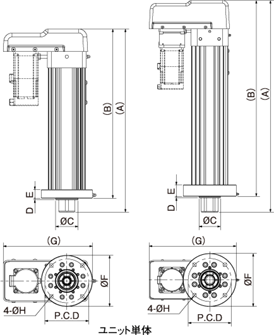

外徑尺寸?尺寸表

型號 SFPU-025-125 SFPU-050-125 SFPU-100-250 SFPU-200-250
A 447mm 738mm
B 413mm 683mm
C φ55h8mm φ75h8mm
D 4mm 5mm
E 21mm 40mm
F φ125mm φ185mm
G 218mm 305mm
H φ9mm φ13mm
P.C.D 107mm 150mm
重量(*) 13.5kg 14.5kg 45kg
  • 重量包含伺服電機的重量。（但沒有包含電線重量。）
  • 以上式樣如有變更恕不另行通告。
  • Cuty AxisⅢ的支持軟件Cuty WaveⅢ可以在（株）三明的官網上下載。
    ［ http://www.sanmei.co.jp/ ］
  • 附帶顯示器同時下單的話，雖然預先輸入了畫面樣品，但是編輯或者要求從零開始的時候，請從（株）デジタル（日本公司名）官網上下載りGP-Pro EX。
    ［ http://www.proface.co.jp/otasuke/ ］
