ACS　柔性聯軸器（單膜片型）

*TES規格???日本機床工業協會的團體規格（TES1401）

特點

  1. 實現了內側夾具方式。
  2. 極限控制安裝時的偏差，實現高精度的夾緊。
  3. 本體材質采用高強度鋁合金。
  4. 只需一根螺栓即可與軸迅速連接。

構造

材質?表面處理

  材 質 表面處理
本體 高強度鋁合金 鋁氧化
墊圈 高強度鋁合金 鋁氧化
膜片 不銹鋼 -
螺栓 鉻鉬鋼 黑色氧化膜
錐度附件 S45C 相當 -

推薦軸外徑公差 h7
推薦軸表面粗糙度 3.2a以下（Ra）

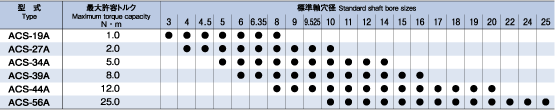

標準軸孔徑

式樣?尺寸

型號 容許
扭矩
N·m		 扭力
彈性常數
N·m/rad		 軸向
彈性常數
N/mm		 容許
偏角
°		 容許
偏心
mm		 容許
軸端間隙
mm		 最高
轉速
min -1 		慣性
力矩
×10 -6 /kg·m 2 		重量
（*）
g
ACS-19A 1.0 2500 140 1.0 0.02 ±0.12 10000 0.62 12
ACS-27A 2.0 4000 50 ±0.18 2.58 26
ACS-34A 5.0 13000 80 ±0.23 7.14 45
ACS-39A 8.0 23000 110 ±0.25 14.80 73
ACS-44A 12.0 28000 60 ±0.30 27.6 100
ACS-56A 25.0 60000 60 ±0.38 83.1 193

（*）重量為最大軸徑時的值。

單位：mm
型號 d1?d2選擇
（但是d1 d2）		 D L L2 鎖緊螺栓
M 緊固扭矩
N·m
ACS-19 3 4 4.5 5 6 6.35 8 19.6 16.9 7.8 M2 0.4
ACS-27 4 4.5 5 6 6.35 8 9 9.525 10 27 19.3 9 M2.6 1.0
ACS-34 5 6 6.35 8 9 9.525 10 11 12 14 34 21.8 10 M3 1.5
ACS-39 6 6.35 8 9 9.525 10 11 12 14 15 16 39 26.5 12 M4 3.5
ACS-44 8 9 9.525 10 11 12 14 15 16 17 18 19 20 44.8 28.5 13 M4 3.5
ACS-56 10 11 12 14 15 16 17 18 19 20 22 24 25 56 34.8 16 M5 7.0

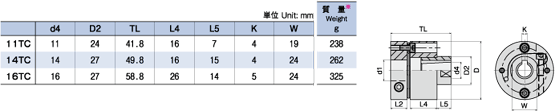

錐度軸系列（錐度附件）

  • 只對應ACS-56A

適用軸孔徑

  • 內側夾具式樣對應上面尺寸表的所有軸徑。
