AL　大型柔性聯軸器（雙膜片加長型）

特點

  1. 底孔、脹緊套和軸夾緊方式可任選
  2. 容許偏角、偏心、軸端間隙
  3. 可制作任意的軸間尺寸
    最大800mm（LC尺寸）

構造

材質?表面處理

式樣?尺寸

AL-155

  材 質 表面處理
本體 與S45C相當 -
加長墊圈 與S45C相當 -
膜片 SUS 301 -
螺栓 SCM 435 黑色氧化膜
單位：mm
型號 d1?d2

mm		 最大容許
扭矩
N·m		 扭轉
剛度
N·m/rad		 容許
偏心
mm		 容許
偏角
°		 容許軸端
間隙
mm		 軸向
彈性常數
N/mm		 最高
轉速
min -1
AL-155 45?48?50?55?60 930 - - 0.5 ±1.0 215 -

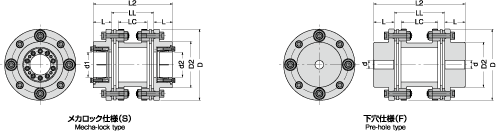

脹緊套式樣（S）
型號 內徑　d1?d2 D L L2 LC LL D2
AL-155 45?48?50?55?60 155 40 LC+109.6 最大800 LC+29.6 100

底孔式樣（F）
型號 底孔　d 最小d 最大d D L L2 LC LL D2
AL-155 20 22 65 155 45 LC+109.6 最大800 LC＋29.6 100

AL-185

單位：mm
型號 d1?d2

mm		 最大容許
扭矩
N·m		 扭轉
剛度
N·m/rad		 容許
偏心
mm		 容許
偏角
°		 容許軸端
間隙
mm		 軸向
彈性常數
N/mm		 最高
轉速
min -1
AL-185 55?60?65?70?75 1470 - - 0.4 ±0.6 210 -

脹緊套式樣（S）
型號 內徑　d1?d2 D L L2 LC LL D2
AL-185 55?60?65?70?75 185 43 LC+118 最大800 LC+32 123

底孔式樣（F）
型號 底孔　d 最小d 最大d D L L2 LC LL D2
AL-185 30 32 80 185 65 LC+118 最大800 LC＋32 123

AL-220

單位：mm
型號 d1?d2

mm		 最大容許
扭矩
N·m		 扭轉
剛度
N·m/rad		 容許
偏心
mm		 容許
偏角
°		 容許軸端
間隙
mm		 軸向
彈性常數
N/mm		 最高
轉速
min -1
AL-220 75?80?85 2400 - - 0.4 ±0.4 273 -

脹緊套式樣（S）
型號 內徑　d1?d2 D L L2 LC LL D2
AL-220 75?80?85 220 50 LC+132 最大800 LC+32 146

底孔式樣（F）
型號 底孔　d 最小d 最大d D L L2 LC LL D2
AL-220 35 38 90 220 75 LC+132 最大800 LC＋32 146
