選定設計指南

1.確認要求式樣

對于機械制作,整理基本要求事項。

1.工作
???對于物體移動所必須的力,確認移動量的間歇時間。
2.空間
???確認在機械或組件中的寬度(W)、高度(H)、深度(D)。
3.周邊環境
???確認溫度、濕度、氛圍等條件。
4.其他
???確認除去以上內容的其余制約條件。(耐用年數、壽命等)

2.動力傳動結構的決定

考慮動力發生源(油壓、空壓、電動、引擎等),決定效率較好的結構。對于要求精度,確認能否滿足結構、控制兩方面。

3.驅動源選定(馬達情況下)

扭力

馬達容量(輸出功率)和減速結構的有無,以及減速比確定的話,請計算出馬達扭力曲線和旋轉數引發的扭力。如果沒有馬達資料,請按照下面的一般公式計算。

根據以下的負荷條件 決定系數:K ,求出加注在聯軸器上的補正扭力:Ti 。

負荷的條件 K
變動 一定 在使用馬達定額扭力60%以下的情況下 1.0
變動 小 在控制轉動到平穩停止軌道的情況下 1.5~2
變動 中 在需要加減速時間長反轉驅動少的情況下 2~3
慣性 大 在急速加減速或正逆轉頻率高的情況下 3~5
    伺服電動機的情況一般定額扭力的300%為最大扭力來考慮,但最近的伺服放大器因為性能提升,產生了可以驅動400%~450%的產品,所以請以伺服電動機的最大扭力的1.5倍為目標來設計。

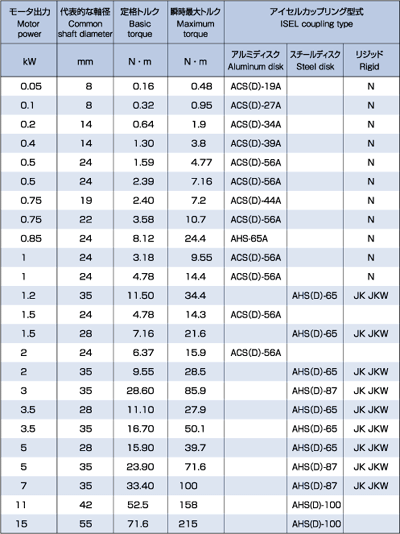

伺服電動機標準 聯軸器簡易選定表

*此為伺服電動機規格的一般數值,具體請參照各廠家的產品樣冊。

步進、編碼器 聯軸器選定

類型 馬達軸徑 聯軸器型號 聯軸器類型
標準 φ4 - 14 AC系列 膜片(鋁制)
齒輪 φ5 - 18 AC系列 膜片(鋁制)

4.特性?性能確認

反復精度

伺服電動機的話會決定使用送給絲桿的位置,機械手臂的話會有機器人手臂等,這些會影響到聯軸器扭轉剛性或滯后現象影響到反復精度,所以請根據要求位置所決定的精度來選擇聯軸器。

慣性力矩

左右伺服電動機位置決定速度的是軸換算的等價慣性力矩。因為同軸上配置的聯軸器影響度非常大,所以盡可能選擇慣性力矩小的聯軸器,這樣就有提升速度及可選小容量馬達的優勢。

  1. 軸的選配公差及表面粗糙度
    軸的選配公差及表面粗糙度

安裝誤差

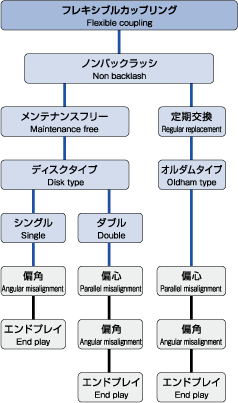

聯軸器,分為柔性聯軸器(重視可以安全容許2軸間偏心率的類型)和剛性聯軸器(2軸間組裝精度要求高剛性類型),兩者有很大差別。

最高轉速

產品樣本上的聯軸器各系列的最高轉速值是按照應力計算出來的,并未考慮動平衡。
聯軸器是已取得平衡的形狀,一般通常使用不需要取得平衡,但使用在高速運轉(6000min-1)以上的情況下,則聯軸器單體以及機械上取得平衡成為了必要。(摩擦連接的情況下,高速運轉下產生離心力有可能使軸的夾持力減少)

振動(振蕩、共振)

伺服電動機的送給軸驅動系統全體扭力固有振動數有伺服增益調整而使振動增幅,會產生振動或共振音。機械系扭力固有振動數?慣性力矩的修改或伺服調整機能用(濾網)無法吸收振動的情況下,請使用伺服增益使之下降。步進電機也會因運轉速度而產生振動的情況,那就需要變更旋轉數,或是重新修改機械系扭力固有振動數。

5.脹緊套系列選定

請參照產品陣容(請點擊進入),從用途、空間、作業性、特點等方面選取最適合的系列。(各系列的前頁都有特點記載。) 標準膜片類型有化學鍍鎳式樣,剛性類型里有不銹鋼和化學鍍鎳式樣,均已列入產品陣容。

  • 追加了AS、AD、AL訂做品。其他特殊品也可以1個起訂,請事先咨詢。

6.負荷確認

除去十字型聯軸器,剛性類型、膜片類型都會因為零件加工組裝精度有可能產生安裝誤差很大的情況,這種情況下,會對馬達軸、軸承等施加壓力。 關于構造設計以及組裝(對中),請?zhí)接懢葴y定方法或調整方法,確認沒有問題。

  • 雖然馬達發熱會從馬達軸傳熱至聯軸器,會發生軸向延伸,但是連剛性聯軸器也可以回避馬達軸承的軸向消除。

7.最終確認

聯軸器選定及詳細式樣的合適確認。
請再次確認1.~6.是否適合,有沒有任何問題
如無問題再核對接下來的項目。

軸插入深度

請確認各系列使用說明書的最小插入深度一覽表。

  • MR系列?MN系列請插入超過內輪的長度。

環境溫度

鋼鐵制聯軸器為-40~+150°C。
膜片類型AC系列為-40~+80°C。(有可能溫度上升而導致傳動扭力下降。)
僅限E型聯軸器有樹脂零件,耐熱溫度為0~80°C。

再使用

聯軸器雖然正規使用的話可以拆裝30次以上,但是,螺絲螺紋部、底面會破損,軸力在3次以上就會逐步下降,所以如果想要追求100%的性能的話,還請更換新的螺絲。E型聯軸器有放松處理的螺絲,能用5次。

8.確認購買價格

艾塞路聯軸器因零件數少,形狀簡潔,實現了低價格。另外,因敝司獨創的加工方法等,在維持精度的同時亦能控制成本,所以我們的產品是性價比很高的產品。 請向最近的代理店詢價。
