ACD　柔性聯軸器（雙膜片類型）

*TES規格???日本機床工業協會的團體規格（TES1401）

特點

  1. 實現了內側夾具方式。
  2. 極限控制安裝時的偏差，實現高精度的夾緊。
  3. 本體材質采用高強度鋁合金。
  4. 跟軸連接時只需用1個螺栓迅速連接。

構造

材質?表面處理

  材 質 表面處理
本體 高強度鋁合金 鋁氧化
墊圈 高強度鋁合金 鋁氧化ト
膜片 不銹鋼 -
螺栓 鉻鉬鋼 黑色氧化膜
錐度附件 S45C 相當 -

推薦軸外徑公差 h7
推薦軸表面粗糙度 3.2a以下（Ra）

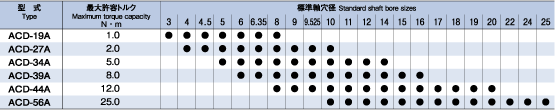

標準軸孔徑

式樣?尺寸

型號 容許
扭矩
N·m		 扭力
彈性常數
N·m/rad		 軸向
彈性常數
N/mm		 容許偏角

°		 容許偏心

mm		 容許軸端
間隙
mm		 最高
轉速
min -1 		慣性
力矩
×10 -6 /kg·m 2 		重量
（*）
g
ACD-19A 1.0 1250 70 1.0 0.13 ±0.24 10000 0.96 17
ACD-27A 2.0 2000 25 0.19 ±0.35 4.11 40
ACD-34A 5.0 6500 40 0.23 ±0.45 11.9 76
ACD-39A 8.0 11500 55 0.27 ±0.51 24.6 122
ACD-44A 12.0 14000 30 0.29 ±0.60 45.4 166
ACD-56A 25.0 30000 30 0.36 ±0.76 137.0 322

（*）重量為最大軸徑時的值。

單位：mm
型號 d1?d2選擇
（但是d1 d2）		 d3 D L L2 L3 鎖緊螺栓
M 緊固扭矩
N·m
ACD-19 3 4 4.5 5 6 6.35 8 8.5 19.6 25.7 7.8 7.5 M2 0.4
ACD-27 4 4.5 5 6 6.35 8 9 9.525 10 12.5 27 31.6 9 11 M2.6 0.9
ACD-34 5 6 6.35 8 9 9.525 10 11 12 14 15 34 37 10 13.4 M3 1.5
ACD-39 6 6.35 8 9 9.525 10 11 12 14 15 16 17.5 39 45 12 16 M4 3.5
ACD-44 8 9 9.525 10 11 12 14 15 16 17 18 19 20 22 44.8 48 13 17 M4 3.5
ACD-56 10 11 12 14 15 16 17 18 19 20 22 24 25 26 56 58.6 16 21 M5 7.0

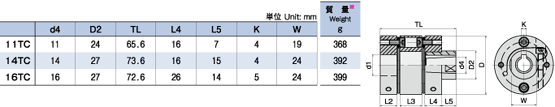

錐度軸系列（錐度附件）

  • 只對應ACD-56A

適用軸孔徑

  • 內側夾具式樣對應上面尺寸表的所有軸徑。
  • L3的長度可以指定到毫米單位。適用范圍 點此進入 請確認適用表。詢價、訂貨時請指定L3的尺寸。
