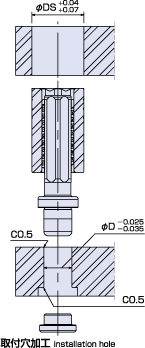

1.導柱軸&導套的安裝孔加工

導柱軸&導套在指定公差內進行安裝孔加工（φD -0.025 ～ -0.035、φDS ＋0.04 ～ ＋0.07）。 （注意）安裝孔邊緣的毛刺請用油石等清理干凈。

2.導柱軸的安裝

安裝孔清掃完成后、用螺栓將導柱軸拉進、圧入固定。確認導柱軸的直角度（每100mm對應0.01mm以下）。

1. 導柱軸&導套的安裝孔加工
   在導柱軸＆導套指定公差內進行安裝孔加工（φSD -0.005～-0.01、φSDS +0.04～+0.07）。
2. 導柱軸的安裝
   安裝孔清掃完成后、用圧入將導柱軸安裝好。
   確認導柱軸的直角度 （每100ｍｍ對應0.01mm以下）。

3. 導套的安裝

   • 導柱軸和導套組裝起來。過程中請確認對刻印及系列編號No.是否一致。
   • 凹模板上放置平行基準模塊、裝上凸模板、讓導套進行上下運動、確認是否發生干渉。
   • 導套外徑和安裝孔的內面用溶劑等清洗后、導套的粘合鍵槽部周邊用冷淡性粘合（推薦locktitle638）涂布、將導套插入安裝孔規定的位置 、讓粘合劑干燥。（常溫で3～6時間）凹模板按照凸模板同樣方法安裝。

1. 導柱軸&導套的安裝孔加工

   • 導柱軸&導套的安裝板上進行4-φZPP、φZBP攻絲加工。

2. 導柱軸的安裝

   • 對刻印放在容易看到的方向上。
   • 導柱軸對著安裝孔安裝到板上用指定螺絲固定。
   • 確認導柱軸的直角度（每100mm對應0.01mm以下）。

3. 導套的安裝

   • 導柱軸和導套組裝起來。過程中請確認對刻印及系列編號No.是否一致。
   • 導柱軸板上放置平行基準模塊 、裝上導套板、使安裝孔對齊 。
   • 用指定螺栓將導套固定。
