精密平臺是源自艾塞路獨創的理念 、實現了超高速?高剛性!! 大大縮短了間隙時間。 產品目錄以外式樣、也可接受咨詢。

  1. 超高速定位
    電機直接連接凸輪驅動方式，最大100mm/sec
  2. 高剛性?高精度
    搭載滾針方式滾針導柱。X?Y方向重復定位精度±1.5μm以下。
  3. 緊湊設計
    電機機內配置，防止電機外部碰擦。

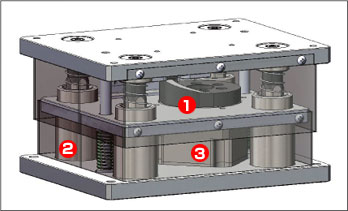

結構?優點

采用高真直性的滾針導柱、X?Y方向重復定位精度±1.5μm以下??！
精密平臺實現「超高速」「高剛性」「高精度」的三位一體。

驅動方式

采用電機直接連接凸輪驅動方式。實現令人驚異的高速定位。（最大100mm/sec)

緊湊形狀

精密平臺將電機配置在內部。不會發生電機碰擦到外部零件、節省空間設計。 另外、上?下限節點及原點感應器也配置在內部。

精密凸輪

1 采用艾塞路獨創技術精密研磨的凸輪、達到穩定的精度定位 。

導柱方式

2 采用4支高精度?高剛性滾針方式導柱「滾針導柱」。成功兼容剛性和潤滑。

高精度電動缸

3 搭載（株）ハーモニック?ドライブ?システムズ公司的超扁平?高精度AC伺服電動缸FHA-Cmini系列 。 實現了小型 、高出力?高精度 。

用途例

  • 各種檢查、測定用定位裝置
  • 半導體相關制造裝置
  • 太陽能平板相關制造裝置
  • 各種連接裝置　など

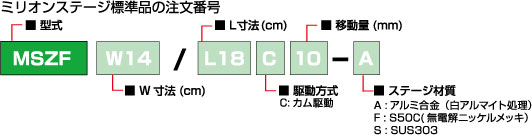

產品呼稱（型號）

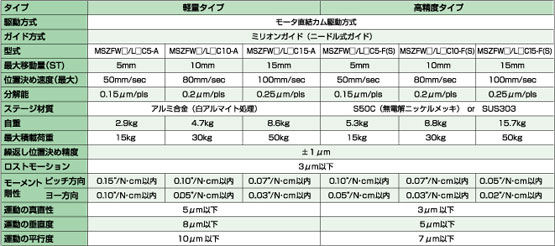

產品陣容／標準式樣

輕巧緊湊的輕量型和高真直性的高精度型2種標準式樣。

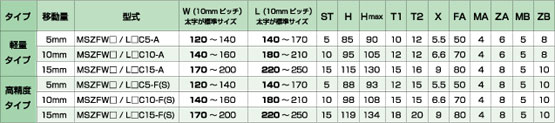

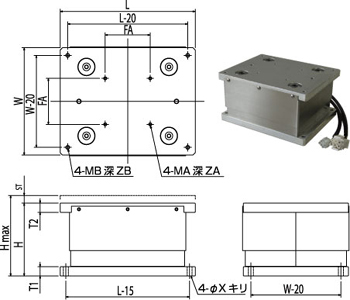

尺寸圖／尺寸表

PDF形式の技術問い合わせシートをご用意しています。
Get Adobe Readerご覧になるためには「Adobe Acrobat Reader」(無料)が必要です。 「Adobe Acrobat Reader」 をお持ちでない方は、右のバナーリンク先からソフトをダウンロードしてご覧下さい。
リンク先が正しく表示されない場合やダウンロードする場合は、リンクの上で右クリックし、「対象をファイルに保存」等で任意の場所に保存してご覧下さい。
*ダウンロードファイルをプリントアウト後、必要事項をご記入いただき、FAX送信願います。

精密平臺　MSZF系列　特注問い合わせシート
