MKA　標準類型（化學鍍鎳式樣）

特點

  1. 軸徑φ8～φ50共24種標準化型號
  2. 防銹式樣
  3. 緊固扭矩的安定化處理
  4. 擁有對中機能
  5. 勾配角度的平緩設計使得具有自動上鎖效果
  6. 可對輪轂內徑進行貫通加工
  7. 設計時的選擇范圍廣

構造

締結原理

材質／表面處理

  材質 表面處理
內輪 與S45C 相當 化學鍍鎳
外外輪 與S45C 相當 化學鍍鎳
內六角螺栓 SCM 435 低摩擦表面涂層
  • 螺栓上由于涂層會顯紅色。

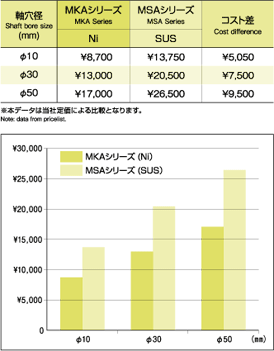

成本比較

MKA系列脹緊套是化學鍍鎳式樣，在表面處理工序時（酸洗）進過特殊處理，再加上螺栓螺紋山尖的摩擦效率均一化，做出了能得到高軸力的表面處理。
作為防銹對策品，對于想要最大限度限制成本來說選擇最為合適。

使用例

安裝例

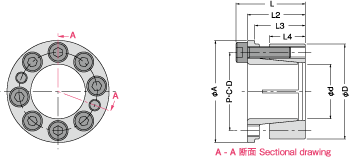

式樣?尺寸

單位：mm
型號


d　D		 最大
容許
扭矩
N·m		 最大
容許
推力
kN		 面壓 慣性
力矩
kg·m 2 		緊固
扭矩

N·m		 質量


g		 尺寸
軸

N/mm 2 		輪轂

N/mm 2 		L L2 L3 L4 A P·C·D
MKA-8-21 16.6 4.1 244 92 2.03×10 -6 3.9 35 18.6 14.6 12.6 9.3 23.5 15.4
MKA-10-23 19.6 3.9 192 77 2.92×10 -6 3.9 40 18.8 14.8 12.8 9.5 25.5 17.5
MKA-11-24 22.5 4.0 174 73 3.45×10 -6 3.9 45 19.8 15.8 13.8 9.5 26.5 18.4
MKA-12-26 36.2 5.9 239 91 5.37×10 -6 3.9 53 22.0 18.0 15.5 10.5 28.5 20.2
MKA-14-28 50.9 7.2 204 84 7.07×10 -6 3.9 61 22.0 18.0 15.5 10.5 30.5 22.2
MKA-15-29 54.8 7.2 205 90 8.58×10 -6 3.9 66 23.0 19.0 16.5 11.5 31.5 23.2
MKA-16-30 58.8 7.3 193 87 1.02×10 -5 3.9 75 23.6 19.6 17.1 12.0 33.0 24.2
MKA-17-31 76.4 8.9 205 97 1.17×10 -5 3.9 75 24.1 20.1 17.6 12.5 33.5 25.2
MKA-18-32 80.3 8.9 166 93 1.31×10 -5 3.9 80 24.1 20.1 17.6 12.5 34.5 26.2
MKA-19-33 85.2 8.9 184 91 1.46×10 -5 3.9 81 24.1 20.1 17.6 12.5 35.5 27.2
MKA-20-38 183 18.3 213 97 3.70×10 -5 8.8 144 29.1 24.1 21.1 15.3 42.0 30.8
MKA-22-40 201 18.3 193 92 4.42×10 -5 8.8 165 29.1 24.1 21.1 15.3 44.0 32.8
MKA-24-42 252 21.0 121 105 5.45×10 -5 8.8 180 30.1 25.1 22.1 16.3 46.0 34.8
MKA-25-43 264 21.1 212 102 6.15×10 -5 8.8 188 31.1 26.1 23.1 17.3 47.0 35.8
MKA-28-46 295 21.1 212 107 8.15×10 -5 8.8 195 31.6 26.6 23.1 17.3 50.0 38.8
MKA-30-48 396 26.4 198 102 9.45×10 -5 8.8 208 31.6 26.6 23.1 17.3 52.0 40.8
MKA-32-50 423 26.4 192 103 1.14×10 -4 8.8 219 32.6 27.6 24.1 18.3 54.0 42.8
MKA-35-57 548 31.3 207 105 2.12×10 -4 15.7 325 36.0 30.0 26.0 19.5 62.0 48.4
MKA-38-60 741 39.0 208 110 2.62×10 -4 15.7 362 36.5 30.5 26.5 20.0 65.0 51.4
MKA-40-62 779 39.0 202 110 3.00×10 -4 15.7 380 37.0 31.0 27.0 20.5 67.0 53.4
MKA-42-64 823 39.2 192 106 3.32×10 -4 15.7 405 37.0 31.0 27.0 20.5 69.0 55.4
MKA-45-67 882 39.2 184 104 3.95×10 -4 15.7 435 37.5 31.5 27.5 21.0 72.0 58.4
MKA-48-70 1117 46.5 206 118 4.75×10 -4 15.7 460 38.0 32.0 27.5 21.0 75.0 61.4
MKA-50-72 1362 54.4 202 119 5.35×10 -4 15.7 485 38.5 32.5 28.0 21.5 77.0 63.4

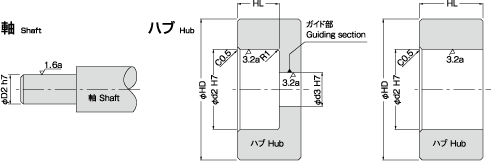

單位：mm
型號 鎖緊螺栓 加工尺寸 輪轂材料在屈服應力下的最小外徑　HD
尺寸 數量 D2 d2 d3 HL 206 225 245 274 294 343 392
SS400
S10C
SUS304		 S15C
S20C
S30C
S35C

S45C
SUS410
S55C
SUS403
MKA-8-21 M4×12 4 8 21 8 15 35 33 32 30 29 28 27
MKA-10-23 M4×12 4 10 23 10 16 35 34 33 31 31 30 29
MKA-11-24 M4×12 4 11 24 11 16 36 34 33 32 31 31 30
MKA-12-26 M4×15 6 12 26 12 17 43 41 39 37 36 35 33
MKA-14-28 M4×15 6 14 28 14 17 44 42 41 39 38 37 35
MKA-15-29 M4×15 6 15 29 15 18 47 45 43 41 40 39 37
MKA-16-30 M4×15 6 16 30 16 18 48 46 44 42 41 40 38
MKA-17-31 M4×15 8 17 31 17 19 53 50 48 45 44 42 40
MKA-18-32 M4×15 8 18 32 18 19 54 50 48 46 45 43 41
MKA-19-33 M4×15 8 19 33 19 19 55 51 49 47 46 44 42
MKA-20-38 M5×18 8 20 38 20 23 64 61 58 55 54 51 49
MKA-22-40 M5×18 8 22 40 22 23 65 62 60 57 56 53 51
MKA-24-42 M5×18 8 24 42 24 24 74 70 67 63 61 58 56
MKA-25-43 M5×18 8 25 43 25 25 75 71 67 64 62 59 57
MKA-28-46 M5×18 10 28 46 28 25 82 77 74 70 68 64 61
MKA-30-48 M5×18 10 30 48 30 25 86 81 77 71 69 66 63
MKA-32-50 M5×18 10 32 50 32 26 87 82 77 75 73 69 66
MKA-35-57 M6×20 8 35 57 35 28 100 95 91 86 83 79 75
MKA-38-60 M6×20 10 38 60 38 28 109 103 98 92 89 84 80
MKA-40-62 M6×20 10 40 62 40 29 113 106 101 95 92 87 83
MKA-42-64 M6×20 10 42 64 42 29 114 107 102 97 94 89 85
MKA-45-67 M6×20 10 45 67 45 30 117 111 106 100 97 92 88
MKA-48-70 M6×20 12 48 70 48 30 135 126 119 112 108 101 96
MKA-50-72 M6×20 14 50 72 50 30 140 130 123 115 111 104 99
  • 馬達軸公差（j6.k6.m6）的對應產品也能制作。 訂購時，型號的后面請明確記入軸公差。
    [例 ： MKA-20-38(m6)]
  • MKA-35-57對應馬達公差+0.01。
