MA　標準類型

特點

  1. 軸徑φ5～φ85共34種標準化型號
  2. 對中機能對外圍、端面的偏差有抑制作用
  3. 勾配角度的平緩設計使得具有自動上鎖效果
  4. 可對輪轂內徑進行貫通加工
  5. 薄壁、低面壓使得輪轂選擇范圍很廣

構造

締結原理

材質／表面處理

  材質 表面處理
內輪 S45C 相當 -
外輪 S45C 相當 -
內六角螺栓 SCM 435 黑色氧化膜

輪轂的端面偏差精度

課題：安裝MA系列脹緊套的軸與輪轂時，測定輪轂的端面偏差精度

MA系列脹緊套因?yàn)樵趦?nèi)輪設有凸緣，對中效果十分優秀。
輪轂的加工條件和脹緊套的加工精度具有個體差異，適用于想要提高輪轂偏差精度的情況。
注）上面的數值隨著軸公差、輪轂公差和加工方法的不同會發生改變，不能保證精確。

使用例

安裝例

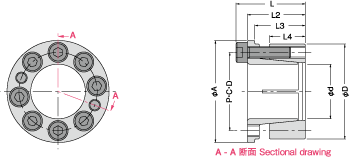

式樣?尺寸

單位：mm
型號


d　D		 最大
容許
扭矩
N·m		 最大
容許
推力
kN		 面壓 慣性
力矩
kg·m 2 		緊固
扭矩

N·m		 重量


g		 尺寸
軸

N/mm 2 		輪轂

N/mm 2 		L L2 L3 L4 A P·C·D
MA-5-16 7 2.80 249 81 6.27×10 -7 1.9 18 16 13.0 11.2 8.0 18.5 11.7
MA-6-19 14 4.67 318 102 1.36×10 -6 3.9 26 18.3 14.3 12.3 9.0 21.5 14.0
MA-6.35-20 14 4.67 301 97 1.66×10 -6 3.9 29 18.3 14.3 12.3 9.0 22.5 14.35
MA-8-21 22 5.60 239 107 2.03×10 -6 3.9 35 18.6 14.6 12.6 9.3 23.5 15.4
MA-10-23 25 5,500 5.60 186 96 2.92×10 -6 3.9 40 18.8 14.8 12.8 9.5 25.5 17.5
MA-11-24 30 5.60 170 92 3.45×10 -6 3.9 45 19.8 15.8 13.8 9.5 26.5 18.4
MA-12-26 50 8.41 233 115 5.37×10 -6 3.9 53 22 18.0 15.5 10.5 28.5 20.2
MA-14-28 65 9.46 225 120 7.07×10 -6 3.9 61 22 18.0 15.5 10.5 30.5 22.2
MA-15-29 70 9.46 186 106 8.58×10 -6 3.9 66 23 19.0 16.5 11.5 31.5 23.2
MA-16-30 75 9.46 166 98 1.02×10 -5 3.9 75 23.6 19.6 17.1 12.0 33.0 24.2
MA-17-31 110 12.6 197 121 1.17×10 -5 3.9 75 24.1 20.1 17.6 12.5 33.5 25.2
MA-18-32 115 12.6 186 118 1.31×10 -5 3.9 80 24.1 20.1 17.6 12.5 34.5 26.2
MA-19-33 120 12.6 177 114 1.46×10 -5 3.9 81 24.1 20.1 17.6 12.5 35.5 27.2
MA-20-38 220 21.6 234 139 3.70×10 -5 8.8 144 29.1 24.1 21.1 15.3 42.0 30.8
MA-22-40 290 26.0 256 159 4.42×10 -5 8.8 165 29.1 24.1 21.1 15.3 44.0 32.8
MA-24-42 320 26.0 217 142 5.45×10 -5 8.8 180 30.1 25.1 22.1 16.3 46.0 34.8
MA-25-43 350 27.2 216 137 6.15×10 -5 8.8 188 31.1 26.1 23.1 17.3 47.0 35.8
MA-28-46 380 27.0 192 127 8.15×10 -5 8.8 195 31.6 26.6 23.1 17.3 50.0 38.8
MA-30-48 410 27.0 179 122 9.45×10 -5 8.8 208 31.6 26.6 23.1 17.3 52.0 40.8
MA-32-50 440 27.0 156 110 1.14×10 -4 8.8 219 32.6 27.6 24.1 18.3 54.0 42.8
MA-35-57 720 41.1 204 138 2.12×10 -4 15.7 325 36 30.0 26 19.5 62.0 48.4
MA-38-60 770 40.2 178 125 2.62×10 -4 15.7 362 36.5 30.5 26.5 20.0 65.0 51.4
MA-40-62 810 40.2 164 118 3.00×10 -4 15.7 380 37 31.0 27 20.5 67.0 53.4
MA-42-64 850 40.2 156 114 3.32×10 -4 15.7 405 37 31.0 27 20.5 69.0 55.4
MA-45-67 1200 52.9 186 140 3.95×10 -4 15.7 435 37.5 31.5 27.5 21.0 72.0 58.4
MA-48-70 1200 48.2 159 123 4.75×10 -4 15.7 460 38 32.0 27.5 21.0 75.0 61.4
MA-50-72 1500 56.3 173 136 5.35×10 -4 15.7 485 38.5 32.5 28 21.5 77.0 63.4
MA-55-77 1600 56.3 158 127 6.80×10 -4 15.7 520 38.5 32.5 28 21.5 83.0 68.4
MA-60-82 1900 60.3 150 125 8.61×10 -4 15.7 560 39.5 33.5 28.5 22.0 87.0 73.4
MA-65-87 2000 60.3 139 118 1.05×10 -3 15.7 610 39.5 33.5 28.5 22.0 92.0 78.4
MA-70-97 3400 94.8 187 152 1.86×10 -3 37.3 845 44.1 36.1 31.1 24.0 103 86.2
MA-75-102 3900 101.5 187 155 2.22×10 -3 37.3 932 44.1 36.1 31.1 24.0 108 91.2
MA-80-107 4100 101.5 166 142 2.67×10 -3 37.3 1100 45.1 37.1 32.1 25.0 113 96.2
MA-85-112 4400 101.5 157 135 3.10×10 -3 37.3 1270 45.1 37.1 32.1 25.0 118 101.2
單位：mm

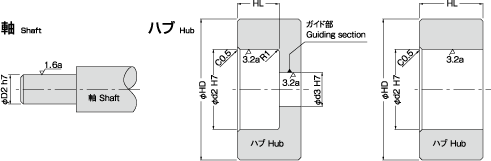

型號 鎖緊螺栓 加工尺寸 輪轂材料在屈服應力下的最小外徑　HD
尺寸 數量 D2 d2 d3 HL 206 225 245 274 294 343 392
SS400
S10C
S15C		 SS490
S20C
S30C
S35C
S45C
S55C
MA-5-16 M3×10 4 5 16 5 13 25 24 23 22 22 21 20
MA-6-19 M4×12 4 6 19 6 14 33 31 30 29 28 26 25
MA-6.35-20 M4×12 4 6.35 20 6.35 14 34 32 31 29 29 27 26
MA-8-21 M4×12 4 8 21 8 15 38 36 34 32 31 29 28
MA-10-23 M4×12 4 10 23 10 16 39 37 35 34 33 31 30
MA-11-24 M4×12 4 11 24 11 16 39 38 36 35 34 32 31
MA-12-26 M4×15 6 12 26 12 17 49 46 44 41 40 37 36
MA-14-28 M4×15 6 14 28 14 17 55 51 48 45 44 41 39
MA-15-29 M4×15 6 15 29 15 18 52 49 47 44 43 40 39
MA-16-30 M4×15 6 16 30 16 18 51 48 46 44 43 41 39
MA-17-31 M4×15 8 17 31 17 19 61 57 54 50 49 45 43
MA-18-32 M4×15 8 18 32 18 19 62 58 55 51 49 46 44
MA-19-33 M4×15 8 19 33 19 19 62 58 55 52 50 47 45
MA-20-38 M5×18 8 20 38 20 23 87 79 73 67 64 59 56
MA-22-40 M5×18 8 22 40 22 23 112 97 87 78 74 67 62
MA-24-42 M5×18 8 24 42 24 24 98 89 82 75 72 66 62
MA-25-43 M5×18 8 25 43 25 25 96 88 81 75 72 66 62
MA-28-46 M5×18 10 28 46 28 25 95 88 82 76 74 68 65
MA-30-48 M5×18 10 30 48 30 25 95 89 83 78 75 70 67
MA-32-50 M5×18 10 32 50 32 26 91 86 82 77 75 70 67
MA-35-57 M6×20 8 35 57 35 28 129 117 108 100 95 88 83
MA-38-60 M6×20 10 38 60 38 28 122 113 106 99 95 88 84
MA-40-62 M6×20 10 40 62 40 29 119 112 105 99 95 89 85
MA-42-64 M6×20 10 42 64 42 29 120 112 106 100 97 91 87
MA-45-67 M6×20 10 45 67 45 30 154 139 129 118 113 104 98
MA-48-70 M6×20 12 48 70 48 30 140 130 122 114 110 102 97
MA-50-72 M6×20 14 50 72 50 30 160 146 135 125 119 110 104
MA-55-77 M6×20 14 55 77 55 31 159 146 137 128 123 114 108
MA-60-82 M6×20 15 60 82 60 31 166 154 144 135 130 121 115
MA-65-87 M6×20 15 65 87 65 31 167 156 148 138 134 125 119
MA-70-97 M8×25 14 70 97 70 34 250 221 201 182 172 157 147
MA-75-102 M8×25 15 75 102 75 34 272 238 216 194 184 167 155
MA-80-107 M8×25 15 80 107 80 35 250 225 208 190 182 167 157
MA-85-112 M8×25 15 85 112 85 35 246 224 209 193 184 170 161
  • 馬達軸公差（j6.k6.m6）的對應產品也能制作。 訂購時，型號的后面請明確記入軸公差。
    [例 ： MA-20-38(m6)]
  • MA-35-57對應馬達公差+0.01。
