基本額定負荷?使用實例

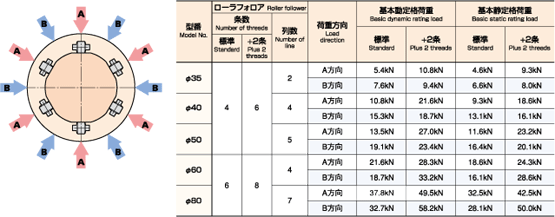

基本額定負荷

使用６個軸承的場合

負荷的承受位置和軸承的位置，額定負荷不同需要注意。

  • Ａ方向　和導柱平坦部（軸承）成垂直方向
  • Ｂ方向　和導柱圓弧部（軸承中間）中心成垂直方向

壽命計算

壽命計算是算出軸導套承受的橫方向負荷的基礎上 下面的１.基本固定壽命　２.搖擺壽命 的計算結果中短的那一個作為基準。

行程非常短的場合　，計算搖擺壽命、 ，計算2.搖擺壽命 。

搖擺系數和搖擺角半角的關系（概略）

1.基本額定壽命

基本額定壽命是一群的同一條件下單個回轉的時候能回轉的實際上的總回轉數，不發生９０％由于滑動疲勞產生的脫落。

2.搖擺壽命計算

標準式樣

材料 導柱軸 高碳素鉻軸承鋼 SUJ2 淬火研磨
導套 碳素鋼/不銹鋼 S45C/SUS440C 研磨
軸承　滾針 高碳素鉻軸承鋼 SUJ2 淬火研磨
軸承　支架 樹脂
使用環境 周圍溫度 0～60°C
安裝方向 自由
使用環境 屋內?一般環境
潤滑式樣 軸承潤滑 軸承內封入潤滑脂
導柱軸和滾輪的潤滑 潤滑脂涂布?定期通過油嘴填充
防塵式樣 通過削刮器防銹
防銹處理 導柱軸 無處理
導套 無處理

軸導柱使用實例

單軸升降平臺

提供到φ150的大軸口徑和多角面導柱軸的防止回轉結構、在大口徑的Z軸升降平臺以及Z軸進給裝置上使用。

  • φ100以上的是定制品。

大型模架

提供長行程、無支架結構的產品、在大型模架導柱以及3板模架的導柱方面最合適。

  • 因?yàn)樯a(chǎn)設備產品尺寸有限制。長尺寸產品請來電咨詢。

伺服沖壓組件

軸導柱（中空軸類型）上加裝に精密滾珠絲杠。作為高剛性?無背隙的伺服沖壓組件來銷售。 「精密伺服沖壓」 請參照。
