溝研磨用小口徑系列

「圓形環溝精加工的王牌」

深受好評的研磨工具系列的基礎上新增加小口徑系列
φ8以下的小口徑cup磨石能夠?qū)τ薪缦蕖⒎忾]空間進行研磨加工。
圓形環不在話下，其他各種閥門的接地面等各種切削工具難以加工的鏡面都可以方便地研磨。

定壓維持機構內置溝部底面

加工數據

<<超硬沖孔的刀鋒研磨>>

材質 工件尺寸 磨石 轉速　r.p.m
超硬(WC-Co) 80×50 φ4軸付き?SD#1200 3000rpm
進給 加工時間 表面精度
1200mm/min 15min Ra0.007μm/Rmax0.07μm

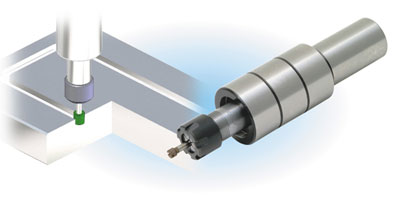

小口徑夾頭式直柄

「對最小封閉空間的」研磨精加工進行高精度、高效率的研磨

夾具中采用夾頭方式。φ20直柄，不問柄形狀的話可以使用通常的夾頭支架來保持。 同原來的研磨工具一樣，裝備有定壓結構不會發生由超負荷引起的砂燒現象。 和通常的小口徑工具不一樣，不需要高速回轉加工 3000轉左右的轉速就可以進行鏡面加工。

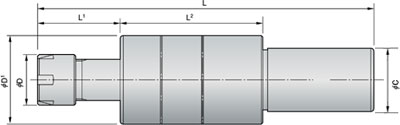

単位：mm

型式 φC φD φD 1 L L 1 L 2
MT20-LT 20 16 28 106 26 45

*可選擇 螺帽 φ3夾頭 連結用扳手附屬。

帶軸磨石（φ3φ4φ6）

支撐小口徑工具的帶軸磨石

準備了φ3φ4φ6尺寸。磨石地面余量，也可進行圓形環溝等的底面研磨、高精度精加工。

形狀：Aタイプ
形狀：Bタイプ

単位：mm

型式
F-SDG（ダイヤモンド）/F-SCG（CBN）
形狀 外徑 （D) 高さ （T) 軸徑 （ｄ） 全長 （L)
A 3 3 3 23
B 4、6 3 3 23
粒度
(#80)/ (#100) / (#120) / #140 / #400 / #1200

*結合材料是樹脂結合劑。3根1套。注意事項（內粒度是標準外的數值）
