用于研究開發?探索接合條件的裝置 也可用于小型零件及小批量生產

摩擦攪拌接合(Friction Stir Welding=FSW)

是利用前端有突起物（探針側頭）的工具進行回轉、推壓金屬所產生的摩擦熱使金屬軟化?攪拌，這樣金屬不發生熔化就可以由于塑性流動在固態下進行接合。

FSW的優點

  • 接合品質高
    FSW是固態下接合、接合時溫度低，能抑制結晶粒的粗大化、接合后形變小，不發生氣孔?裂開等不良。
  • 接合操作容易
    主要的接合條件是工具轉速?接合速度?推壓深度和加壓力等、操作容易、不需要熟練技術。
  • 環境友好
    不像熔化焊接，在接合中不發生煙霧、噴濺、紫外線等作業環境改善。另外、消費電力少節省能源。

艾塞路產品獨特優點

  • 集約化
    集約化裝置 、使用稱手、占用空間小。
  • 豐富的可選擇工具
    追加可選擇工具、可以進行各種各樣的接合加工。
  • 工具の再生(SUS430平板を接合した場合) 艾塞路獨創的Ni基超超合金工具可以進行鐵系高融點材料的接合
    艾塞路獨創的Ni基超超合金工具時和 大阪府立大學共同開發的結晶！
    Ni基超超合金制工具適用于高融點材料的接合。
    接合操作中即使摩耗、機械加工后也容易循環利用。

接合例

FSW可以進行各種各樣超超工件形狀、異種材料的接合。

工件形狀

接合可能金屬例

同種材料

  • 鋁、鎂（低融點金屬）、2000系、7000系鋁合金也可以加工
  • 銅、碳素鋼、不銹鋼

異種材料、異種金屬的接合

  • 合金系不同鋁合金家族
  • 鋁和鎂
  • 鋁和銅
  • 鋁和鐵

等組合合金也可以加工。

可選擇工具

通過追加可選擇的工具可以對應各種各樣的工件的加工需求。

鐵系高融點材料接合用工具

開發Ni基超超合金制工具！最適合高融點材料的接合！

用途：鐵系高融點材料的接合。

2次元接合

通過追加桌面平臺軸、可以進行2次元接合。

用途：通過FSW探討部材的加工方法。

工具位置自動補正

通過追加工具測量機能、能夠進行工具位置的自動補正。

用途：接合工具高度的測定及自動調整高度。 通過工具高度管理防止不良品的發生。

接合溫度管理

接合面進行實時溫度測定、管理接合溫度。

用途：最適合接合溫度的研究。

自動啟動

檢測出Z軸加壓力的變動并自動啟動。

用途：自動啟動保持開始時接合穩定。

  • 數據包：溫度?各種扭矩測量、 外部輸出功率。
  • 定壓平臺。
  • 鋁接合用工具。
  • 鐵系高融點材料接合包。
  • 各種治具。

標準類型以外、大小?加壓力等客戶定制型也可生產。 詳細請咨詢。

  IW 40 IW 60
機械行程 X軸：400mm　Z軸：100mm X軸：600mm　Z軸：200mm
主軸轉速 MAX. 2,000rpm（伺服） MAX. 2,500rpm（伺服）
進給速度 MAX. 2,000mm/min MAX. 5,000mm/min
最大加壓力 8kN 20kN
前進角度 ±6度（手動蝸輪驅動方式） ±6度（手動蝸輪驅動方式）
Z軸控制方式 位置控制（數値控制） 位置控制?加壓力控制に対応
操作界面 觸摸屏界面方式 觸摸屏界面方式
控制方式 PLC控制 PLC控制
外形尺寸 ：寬度×深度×高度 1,300×1,250×1,990 mm 1,580×1,250×2,070 mm

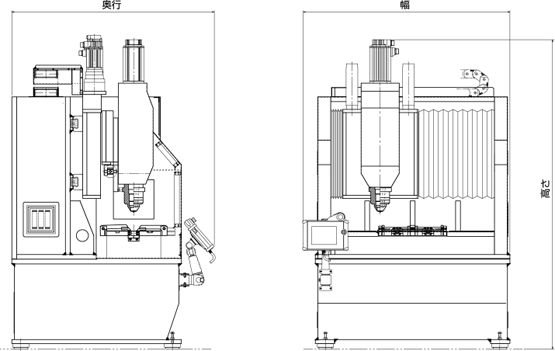

尺寸圖
